Microanalyse à rayons X, EDX et génération d'images à l’aide d’un microscope électronique à balayage

Il y a de nombreuses possibilités d’utiliser un microscope électronique à balayage (MEB) en combinaison avec la microanalyse à rayons X dispersive en énergie (EDX). Les domaines d’application cités ci-dessous ne représentent que quelques possibilités d’application exemplaires.


Nos procédés de test microtexturels et microanalytiques permettent d’éclaircir de nombreuses questions diverses.



Nos prestations:



  • Microanalyse à rayons X, EDX
  • Mappage d’éléments, balayages horizontaux
  • Génération d’images à l'aide du MEB
  • Détermination de la grosseur de grains, mesure de l’épaisseur de fibres
  • Évaluation de dommages



En cas de questions, n’hésitez pas à nous appeler, nous vous conseillerons volontiers.



CRB GmbH | Bilderzeugung am Rasterelektronenmikroskop | © CRB Analyse Service GmbH

Détails sur les champs de test mentionnés ci-dessus :

CRB GmbH | Röntgenmikroanalyse, EDX | © CRB Analyse Service GmbH

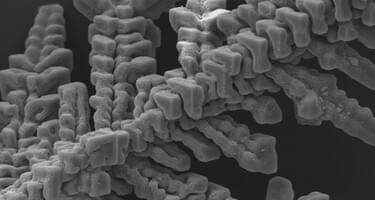

La microanalyse à rayons X dispersive en énergie, EDX, avec un microscope électronique à balayage

La microanalyse à rayons X dispersive en énergie, EDX, avec un microscope électronique à balayage permet d’effectuer des analyses qualitatives et quantitatives de volumes d’échantillons minimes, jusqu’à une taille minimale de µm3, comme p. ex.

  • Inclusions
  • Impuretés
  • Particules de poussière individuelles
  • Efflorescences

et de

  • caractériser chimiquement des matières inconnues.

 Voici quelques exemples d’application :

 CRB GmbH | Röntgenmikroanalyse metallischer Einschlüsse in einer Schlacke | (c) CRB Analyse Service GmbH   CRB GmbH | Röntgenmikroanalyse von Einschlüssen auf einem Stahlblech | (c) CRB Analyse Service GmbH   CRB GmbH | Röntgenmikroanalyse von Lagerkugeln | (c) CRB Analyse Service GmbH   CRB GmbH | Röntgenmikroanalyse von Verfärbungen auf einer Keramikfliese | (c) CRB Analyse Service GmbH

 Inclusions métalliques dans la scorie

 Inclusions dans des tôles en acier

 Billes de roulement

 Altérations de couleur sur la céramique



Analyse qualitative d’éléments

Analyse d’éléments semi-quantitative à quantitative

CRB GmbH | Qualitative Röntgenmikroanalyse über energiedispersive Elementspektren | (c) CRB Analyse Service GmbH CRB GmbH | Quantitative Röntgenmikroanalyse gemäß ISO 22309 | (c) CRB Analyse Service GmbH

La microanalyse à rayons X qualitative est effectuée à l’aide de spectres d’éléments dispersifs en énergie. Notre exemple montre une laine de basalte, composée des éléments principaux suivants : Na-Al-Mg-Si-K-Ca-Ti-Fe + O.

Dans le cas idéal, des microanalyses à rayons X semi-quantitatives à quantitatives sont effectuées sur des produits dotés d’une surface plane et lisse.

Des pièces métalliques ou des échantillons poncés et polis de matériaux oxydiques constituent des échantillons idéaux.

Le calcul de la concentration des éléments est effectué sans standard par le biais de la correction ZAF (numéro atomique, absorption, fluorescence), conformément à la norme ISO 22309. Dans l’exemple à droite sont présentés les résultats d’une évaluation comparative de microanalyses à rayons X en laboratoire.

Cliquez ici pour accéder à la documentation complète



CRB GmbH | Elementmapping, Elementverteilungsbild | © CRB Analyse Service GmbH

Images de répartition des éléments moyennant le mappage et le balayage horizontal

Le microscope électronique à balayage, MEB, en combinaison avec un système de détection dispersif en énergie, EDX, se prête de manière idéale à présenter des contrastes dans des matériaux (répartition des éléments), en utilisant le mappage d’éléments et le balayage horizontal.

Dans le cas idéal, les mappages d’éléments et les balayages horizontaux sont effectués sur des produits dotés d’une surface plane et lisse.

Des pièces métalliques ou des échantillons poncés et polis de matériaux oxydiques constituent des échantillons idéaux.

Balayages horizontaux EDX

CRB GmbH | REM-EDX - Lage eines Profils für einen Linescan | (c) CRB Analyse Service GmbH CRB GmbH | REM-EDX - Linescan für die Elemente Al, Cu, Ag | (c) CRB Analyse Service GmbH

Photo prise par un MEB, elle montre une grille en cuivre sur un plateau en aluminium, collée en utilisant un vernis d'argent.
La position du profil est marquée en vert.
Largeur de l’image : 1,3 mm.

Balayage horizontal EDX des éléments suivants : aluminium (vert), cuivre (rouge) et argent (bleu), le long de la ligne de profil affichée sur l'image du haut.

EDX – images de répartition des éléments – mappages d’éléments

CRB GmbH | REM-EDX - Elementmapping - Cu-Netz auf Al | (c) CRB Analyse Service GmbH Photo prise par un MEB, elle montre une grille en cuivre sur un plateau en aluminium, collée en utilisant un vernis d'argent. Largeur de l’image : env. 1,3 cm.
Bildbreite ca. 1,3 cm.





CRB GmbH | REM-EDX - Elementmapping - Verteilung von Aluminium | (c) CRB Analyse Service GmbH CRB GmbH | REM-EDX - Elementmapping - Verteilung von Kupfer | (c) CRB Analyse Service GmbH

 Image de répartition des éléments pour l’aluminium

 Image de répartition des éléments pour le cuivre

CRB GmbH | REM-EDX - Elementmapping - Verteilung von Silber | (c) CRB Analyse Service GmbH CRB GmbH | REM-EDX - Elementmapping - Kombinierte Abb. für Cu, Al, Ag | (c) CRB Analyse Service GmbH

 Image de répartition des éléments pour l'argent

Image de répartition des éléments combinée pour les éléments suivants : aluminium, cuivre et argent, superposée à l'image générée par le MEB.

CRB GmbH | Bilderzeugung am Rasterelektronenmikroskop | © CRB Analyse Service GmbH

Génération d’images à l’aide du microscope électronique à balayage

En tant qu’appareil de génération d’images à haute résolution, le microscope électronique à balayage peut être utilisé de manière idéale pour visualiser des superficies et des structures microscopiques. Il y a maintes possibilités d’application pour résoudre des questions scientifiques, techniques et médicales, il est impossible de les énumérer toutes dans ce contexte. Il est possible de générer des images de diverses qualités de résolution et de les sauvegarder en format .tif (sans pertes) ou sous forme de fichier .jpg.

Nous proposons les résolutions suivantes:

  • Résolution standard : 654 x 522 px / taille du fichier env. 0,35 Mo
  • Résolution HD basse : 2576 x 1936 px / taille du fichier env. 4,8 Mo
  • Résolution HD moyenne : 3232 x 2420 px / taille du fichier env. 7,5 Mo
  • Résolution HD élevée : 3872 x 2904 px / taille du fichier env. 10,7 Mo
CRB GmbH | REM - Bilderzeugung am Rasterelektronenmikroskop | (c) CRB Analyse Service GmbH



Nous avons mis 2 séries d’images dans les 4 niveaux de qualité que vous pouvez regarder sur notre site web.

Ici, vous pouvez télécharger les images pour les regarder:



CRB GmbH | REM - Bilderzeugung am Rasterelektronenmikroskop 1 | (c) CRB Analyse Service GmbH

 Photos prises par un microscope électronique à balayage, montrant de l’amiante amphibole (amosite) à côté de cristaux de quartz idiomorphes.

Facteur d’agrandissement environ 1 600 %,

Largeur de l’image env. 190 µm





CRB GmbH | REM - Bilderzeugung am Rasterelektronenmikroskop 2 | (c) CRB Analyse Service GmbH

 Photos prises par un microscope électronique à balayage, montrant de l’amiante chrysotile dans une colle à carrelages bitumineuse ;

Facteur d’agrandissement environ 5 000 %,

Largeur de l’image env. 60 µm



CRB GmbH | Analyse Künstlicher Mineralfasern | © CRB Analyse Service GmbH

Répartition de la grosseur de grains, mesure de l’épaisseur de fibres

Dans des cas où des procédés classiques, comme la granulométrie au laser ou l’analyse par tamisage, ne peuvent pas être appliqués, il est possible d’utiliser un microscope électronique à balayage pour déterminer des facteurs géométriques, comme p. ex. la répartition de la grosseur de grains ou de l’épaisseur de fibres ou le diamètre moyen géométrique pondéré par la longueur (LWGDMD) de fibres minérales artificielles. À cette fin, on applique

  • le procédé qualitatif moyennant la représentation visuelle
  • le procédé quantitatif moyennant la mesure de particules ou de fibres

 Si vous avez des questions à ce sujet, n’hésitez pas à nous appeler.

 Détermination de diamètres et de longueurs de fibres à l’aide du microscope électronique à balayage

Détermination du diamètre moyen géométrique pondéré par la longueur - LWGMD - de fibres minérales artificielles (MMMF - Man Made Mineral Fibres)
