Microscopía electrónica de barrido: microanálisis de rayos X, EDX y generación de imágenes

Las aplicaciones del microscopio electrónico de barrido, MEB junto con el microanálisis de rayos X difusa de energía, EDX son diversas. Las aplicaciones enumeradas aquí solo muestran algunos ejemplos de aplicaciones.



Muchas otras preguntas pueden aclararse con nuestros métodos de prueba microtexturales y microanalíticos.



Nuestros servicios para usted:



  • Microanálisis de rayos X, EDX
  • Mapeos de elementos, escaneos de líneas
  • Generación de imágenes en el MEB
  • Determinación del tamaño de grano, medición del espesor de la fibra
  • Evaluación de la evaluación de los casos de daños



Si tiene alguna pregunta, por favor llame, estaremos encantados de asesorarle.



Detalles de las áreas de ensayo enumeradas:

El microanálisis de rayos X dispersivo de energía, EDX en el microscopio electrónico de barrido

Microanálisis de rayos X de dispersión de energía, EDX en el microscopio electrónico de barrido se utiliza para el análisis cualitativo a cuantitativo de los volúmenes de muestra más pequeños hasta el tamaño de µm3, como

  • Incorporaciones
  • Impurezas
  • Partículas de polvo individuales
  • Eflorescencias

y para

  • química caracterización de materiales desconocidos



algunos ejemplos de aplicación:

 CRB GmbH | Röntgenmikroanalyse metallischer Einschlüsse in einer Schlacke | (c) CRB Analyse Service GmbH   CRB GmbH | Röntgenmikroanalyse von Einschlüssen auf einem Stahlblech | (c) CRB Analyse Service GmbH   CRB GmbH | Röntgenmikroanalyse von Lagerkugeln | (c) CRB Analyse Service GmbH   CRB GmbH | Röntgenmikroanalyse von Verfärbungen auf einer Keramikfliese | (c) CRB Analyse Service GmbH
Inclusiones metálicas en escoria     Inclusiones en chapa de acero     Bolas de rodamiento     Decoloración en cerámica



Análisis cualitativo elemental

Análisis elemental semicuantitativo a cuantitativo

CRB GmbH | Qualitative Röntgenmikroanalyse über energiedispersive Elementspektren | (c) CRB Analyse Service GmbH CRB GmbH | Quantitative Röntgenmikroanalyse gemäß ISO 22309 | (c) CRB Analyse Service GmbH
El microanálisis cualitativo de rayos X se lleva a cabo utilizando espectros de elementos de dispersión de energía, en este caso utilizando el ejemplo de una lana de basalto que consta de los siguientes componentes principales
Na-Al-Mg-Si-K-Ca-Ti-Fe + O

Los microanálisis de rayos X de semicuantitativos a cuantitativos se realizan idealmente en muestras con superficies planas y lisas:
Las piezas metálicas o las juntas esmeriladas y pulidas de materiales oxídicos son ideales.
Las concentraciones de los elementos se calculan sin normas utilizando la llamada corrección ZAF según la norma ISO 22309.

El ejemplo de la derecha muestra los resultados de una comparación de laboratorio para microanálisis de rayos X.

La documentación completa se puede encontrar aquí





Imágenes de distribución de miembros mediante asignaciones de miembros y análisis de línea

El microscopio electrónico de barrido, MEB junto con un sistema de detector de dispersión de energía, EDX es ideal para mostrar contrastes de materiales, distribuciones de elementos a través de mapeos de elementos y escaneos de línea.

Los mapeos de elementos y los escaneos de línea se llevan a cabo idealmente en preparaciones con una superficie plana y lisa: las piezas metálicas o el pulido de materiales oxidados son
particularmente adecuadas.

EDX - Linescans

CRB GmbH | MEB-EDX - Lage eines Profils für einen Linescan | (c) CRB Analyse Service GmbH CRB GmbH | MEB-EDX - Linescan für die Elemente Al, Cu, Ag | (c) CRB Analyse Service GmbH
Imagen de microscopio electrónico de barrido de una red de cobre sobre una placa de aluminio, que fue pegada con laca de plata.
La posición del perfil está marcada en verde.
Ancho de imagen aprox. 1,3 mm.

EDX-Linescan para los elementos aluminio (verde), cobre (rojo) y plata (azul) a lo largo de la línea del perfil que se muestra en la imagen superior.

EDX - Imágenes de distribución de elementos - Asignaciones de elementos

CRB GmbH | MEB-EDX - Elementmapping - Cu-Netz auf Al | (c) CRB Analyse Service GmbH Imagen de microscopio electrónico de barrido de una red de cobre sobre una placa de aluminio, que fue pegada con laca de plata.
Ancho de imagen aprox. 1,3 cm.Bildbreite ca. 1,3 cm.





CRB GmbH | MEB-EDX - Elementmapping - Verteilung von Aluminium | (c) CRB Analyse Service GmbH CRB GmbH | MEB-EDX - Elementmapping - Verteilung von Kupfer | (c) CRB Analyse Service GmbH
Diagrama de distribución de los elementos de aluminio

Diagrama de distribución de los elementos de cobre

CRB GmbH | MEB-EDX - Elementmapping - Verteilung von Silber | (c) CRB Analyse Service GmbH CRB GmbH | MEB-EDX - Elementmapping - Kombinierte Abb. für Cu, Al, Ag | (c) CRB Analyse Service GmbH
Imagen de distribución de elementos para plata

Imagen de distribución de elementos combinados para los elementos aluminio, cobre y plata superpuestos a la imagen SEM.

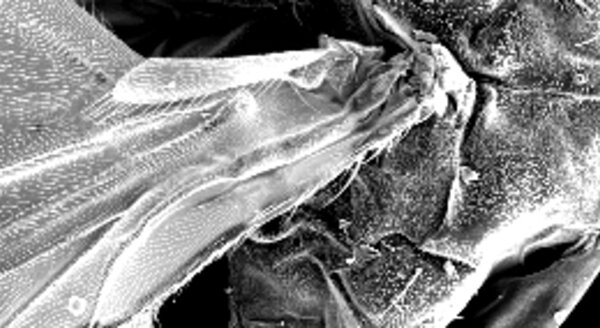

Generación de imágenes mediante microscopio electrónico de barrido

Como dispositivo de imágenes de alta resolución, el microscopio electrónico de barrido es ideal para la obtención de imágenes de superficies y estructuras microscópicas.

Los campos de aplicación para las cuestiones científicas, técnicas y médicas son múltiples y no se pueden enumerar aquí en su totalidad.

Las imágenes se pueden crear en diferentes resoluciones y salir en formato TIF sin pérdidas o como archivos JPEG.

Ofrecemos las siguientes resoluciones:

  • Resolución estándar: 654 x 522 px / tamaño de archivo aprox. 0,35 MB
  • Baja resolución HD: 2576 x 1936 px / tamaño de archivo aprox. 4,8 MB
  • Resolución HD media: 3232 x 2420 px / tamaño de archivo aprox. 7,5 MB
  • Alta resolución HD: 3872 x 2904 px / tamaño de archivo aprox. 10,7 MB
CRB GmbH | MEB - Bilderzeugung am Rasterelektronenmikroskop | (c) CRB Analyse Service GmbH




2 series de imágenes en los 4 niveles de calidad enumerados que hemos puesto en línea para la vista.

CRB GmbH | MEB - Bilderzeugung am Rasterelektronenmikroskop 1 | (c) CRB Analyse Service GmbH

Imágenes con microscopio electrónico de barrido de amianto anfibólico (amosita) junto a cristales de cuarzo idiomórfico,

aprox. 1600x aumentos,

ancho de imagen aprox. 190 µm





CRB GmbH | MEB - Bilderzeugung am Rasterelektronenmikroskop 2 | (c) CRB Analyse Service GmbH

Imágenes de microscopio electrónico de barrido del amianto crisotilo en un adhesivo bituminoso para azulejos y baldosas,

aprox. 5.000 aumentos,

Ancho de imagen aprox. 60 µm



Distribución del tamaño del grano, determinación del grosor de la fibra

Cuando no son aplicables los métodos clásicos como la granulometría láser o el análisis por tamices, la microscopía electrónica de barrido puede utilizarse para

  • cualitativamente a través de la representación pictórica
  • cuantitativamente mediante la medición de partículas o fibras

pueden determinarse factores geométricos tales como la distribución del tamaño de las partículas y del espesor de las fibras o, por ejemplo, el diámetro geométrico medio ponderado por longitud, LWGMD, de las fibras minerales artificiales.

Si tiene alguna pregunta, por favor llámenos.

Determinación de diámetros y longitudes de fibras con el microscopio electrónico de barrido

Determinación del diámetro geométrico medio ponderado por longitud - LWGMD - Length Weighted Geometric Mean Diameter - de fibras minerales artificiales - MMMF - Man Made Mineral Fibres
